136-7336-9708
當前位置：在鑄造澆注過程中，澆包常用耐火材料，鑄鐵中一般采用硅石粉、粘土和焦炭末混合材料，鑄鋼中一般采用硅砂粉和硼酸等材料混合。無論是在鑄鐵生產(chǎn)中，還是在鑄鋼生產(chǎn)中，使用時間都較短，打結(jié)包襯比較頻繁，勞動環(huán)境非常差。如果是連續(xù)開爐生產(chǎn)，無論是澆注包，還是過渡包，幾乎是每天打結(jié)，最多不會超過兩天，這不僅浪費大量的耐火材料，而且還造成澆包打結(jié)操作工每天都要重復(fù)同樣的工作，浪費人力、物力。這些消失的耐火材料有的變成了廢渣漂浮在金屬液表面，甚至有的耐火材料隨著進入到液體，因為耐火度不夠就變成了金屬液的一部分，隨著金屬液澆注到型腔內(nèi)，形成鑄件渣孔缺陷。為了提高耐火材料的耐火度，延長使用壽命，提高金屬液的純凈度，保證鑄件的材質(zhì)，我公司由原來以硅砂為主的耐火材料逐漸轉(zhuǎn)變以氧化鋁為主的長效耐火材料，大大提高了耐火材料的耐火度，延長了耐火材料的使用壽命。在鑄鐵中，耐火材料中氧化鋁含量在45%～90%，其余為二氧化硅，因為鑄鐵材料種類較多，其耐火溫度差異較大，因此耐火溫度在1605～1870℃范圍不等，針對不同的鑄鐵材料選擇不同的耐火材料，使用壽命也由原來每天都要檢修提高到30天以上。這種長效耐火材料在鑄鐵中開始廣泛應(yīng)用，并在鑄鋼中也開始應(yīng)用，其耐火材料中氧化鋁含量現(xiàn)可達70%～95%，二氧化硅含量也基本降到了15%以下，其余成分為氧化鎂，這種耐火材料耐火溫度可達1650～1760℃，使用壽命也相應(yīng)提高5倍以上。
隨著耐火材料的不斷發(fā)展，長效耐火材料應(yīng)用也就越來越受到業(yè)內(nèi)有關(guān)人員的關(guān)注。規(guī)范澆包的使用成為重點研究對像，如延長包襯壽命，提高鑄件質(zhì)量，減少勞動強度，提高綜合效益，以及改善環(huán)境等。

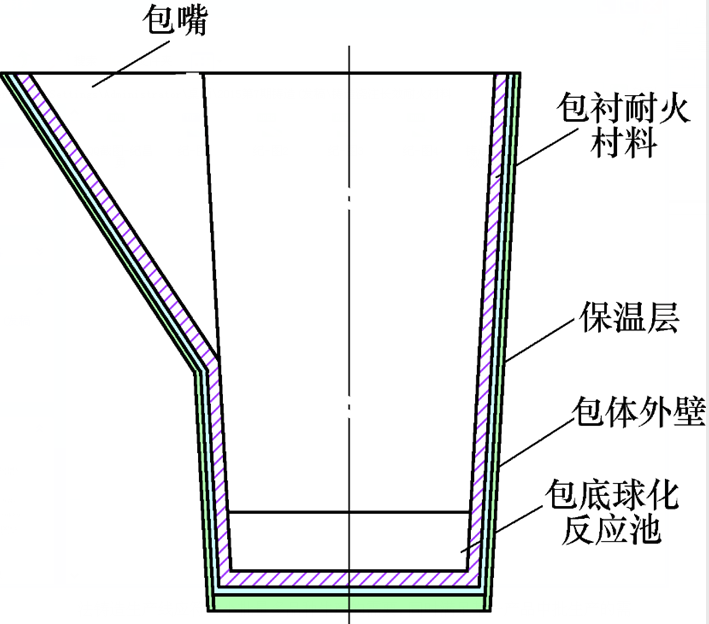

具體澆注包打結(jié)操作方法如圖1所示。
因為長效耐火材料相對普通耐火材料的密度都要大，其保溫效果也就相應(yīng)較低，為了保證耐火材料的保溫效果，一般情況在耐火材料與包體外壁之間增加一層保溫層，更換耐火材料時一般不更換保溫層，只是對損壞的部分進行修補。
長效耐火材料一般采用澆注料，也有采用不定型的塑性料，還有采用坩堝式成型耐火材料。
推薦設(shè)備
-
莫來石聚輕保溫磚莫來石聚輕保溫磚產(chǎn)品介紹莫來石磚是以莫來石為主晶相的高鋁質(zhì)耐火材料，一般氧化鋁含量在65%～75%之間，礦···
-
剛玉莫來石磚剛玉莫來石磚是選用致密電熔剛玉、氧化鋁微粉等為主要原料， 機械混合后高壓成型，高溫?zé)伞Ｍㄟ^剛玉砂的純···
-
鉻鋼玉澆注料鉻鋼玉澆注料主要以、剛玉及氧化鉻等高強度耐火原料為骨料和細粉，添加微粉制作而成。材料具有體積穩(wěn)定性好···
-
盛鋼桶鋯英石磚盛鋼桶鋯英石磚采用天然鋯英石為原料，軟質(zhì)黏土為結(jié)合劑制得的耐火制品。其生產(chǎn)工藝流程為：將天然鋯英石砂···
-
碳化硅磚碳化硅一種人工合成原料，以Si02含量不少于97％的天然硅石(硅砂)與焦炭(或無煙煤)為基本原料，加入少量鹽和···
-
氮化硅結(jié)合碳化硅磚氮化硅結(jié)合碳化硅磚是以低鐵，高純的碳化硅為主要原料按廠家的不同要求生產(chǎn)出各種形狀的坯體，干燥后，在氮···
-
焚燒爐用碳化硅磚焚燒爐用碳化硅磚 SB-1 SB-2以SiC為主要原料制成的碳化硅磚。含SiC72%～99%。分為黏土結(jié)合、Si3N4結(jié)合、Sia···
-
鋯莫來石磚鋯莫來石磚：是以高鋁礬土、工業(yè)氧化鋁粉、錯英砂及少量的熔劑Na 20、CaO,按照一定的化學(xué)組成,進行配料計算···
-
硅線石磚硅線石磚以莫來石、硅線石為主要原料，經(jīng)高溫?zé)桑哂袕姸雀撸湍p、顯氣孔率低、荷重軟化點抗蠕變性能···
-
電熔鋯剛玉磚電熔鋯剛玉磚AZS33#：AZS33#鋯剛玉磚致密的顯微結(jié)構(gòu)使得磚的耐玻璃液侵蝕性能好，在玻璃窯中不易產(chǎn)生結(jié)石或···
-
高鉻磚我生產(chǎn)的高鉻磚(Cr2O3≥90%)主要用于煤化工、化工工業(yè)窯爐、無堿玻璃纖維窯爐、垃圾焚燒爐、氣化爐等窯爐···
-
剛玉磚剛玉磚以氧化鋁的含量大于90％、以剛玉為主晶相的耐火材料制品。很高的常溫耐壓強度(可達340MPa)。高的荷重···
-
氧化鋁空心球磚氧化鋁空心球磚是一種新型的高溫隔熱材料，它是用工業(yè)氧化鋁在電爐中熔煉吹制而成的，晶型為a-Al2O3微晶體。···
-
燒結(jié)AZS鋯剛玉磚燒結(jié)AZS鋯剛玉磚采用優(yōu)質(zhì)鋯（ZrO2）為主要原料，經(jīng)過科學(xué)的合理級配，加以性能優(yōu)良的添加劑，經(jīng)高壓成型，高···
-
氧化鉻磚氧化鉻磚即含Cr2O3的剛玉質(zhì)耐火磚。在高溫下，Cr2O3與Al2O3形成連續(xù)固溶體.因而鉻剛玉磚的高溫性能優(yōu)于純剛···
-
鉻剛玉磚鉻剛玉磚主要礦物組成為α-Al2O3-Cr2O3固溶體。次要礦物組成為少量復(fù)合尖晶石(或不含復(fù)合尖晶石)、氧化···
-
鋯英石磚鋯英石磚屬酸性材料，是以天然鋯英石砂為原料制得的耐火磚。其抗渣性強.熱膨脹率較小，導(dǎo)熱率隨溫度升高時降···
