136-7336-9708
當前位置：低水泥鋁鎂尖晶石質耐火澆注料時采用剛玉、特級礬土熟料、電熔或高純鎂砂和鋁鎂尖晶石等材料為主，用低水泥技術配置而成的。該料又稱為剛玉或高鋁鎂砂尖晶石質耐火澆注料，也叫復合鋁鎂尖晶石質耐火澆注料。其性能優良，在大中型鋼包上得到了應用，壽命為100~270次。
（一）組成材料和性能
低水泥鋁鎂尖晶石質耐火澆注料的組成材料，一般選擇高純或合成耐火原材料，科學級配，基質優化，用鋁酸鹽水泥CA-70或CA-80作結合劑，并摻加α-AL2O3 和 SiO2 超微粉和外加劑。按澆注料的配合比要求，準確稱量各種材料，外加4.5%~5.8%的潔凈水，機械攪拌和振動成型，自然養護到期后進行烘干，然后做材料的理化性能檢驗，有代表的檢驗結果（見下表）.編號1~編號3用電熔白剛玉作耐火骨料和粉料：編號4和編號5分別用板狀剛玉和特級礬土熟料做耐火骨料，電熔白剛玉做耐火粉料：在耐火粉料中，均摻加了電熔鎂砂粉、高純鋁鎂尖晶石粉和α-AL2O3超微粉：在編號3~編號5料中，還摻加少量的SiO2 超微粉：結合劑用鋁酸鹽水泥CA-70，其用量為3%~5%：采用聚磷酸鹽做減水劑，其用量為0.14%~0.22%。當鋁酸鹽水泥凝結過快而難以保證施工時，應摻加檸檬酸等緩凝劑：耐火骨料臨界顆粒的大小，依鋼包襯工作層厚度而定。耐火骨料與耐火粉料的質量比約為7:3快干劑的用量，以試樣驟然放進到550℃電爐中并保溫一定時間后取出，試樣無爆裂時為宜。

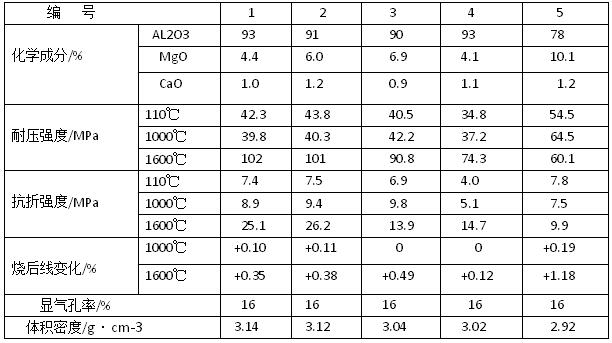

（表）低水泥鋁鎂尖晶石質耐火澆注料
從表中看出，低水泥鋁鎂尖晶石質耐火澆注料的性能是優良的。1550~1650℃的燒后線變化均呈微膨脹，能都塞氣孔，緩沖因收縮而產生的裂紋，能提高抗渣性：烘干和1000℃燒后強度比值約為1，有利于烘烤。1600℃左右的強度較高，說明材料燒結了并生成新的礦物：該料的AL2O3和MgO 核量約為97%，說明料較純凈，不易生成過多的低熔物。其中，電熔鎂砂粉中的MgO 和 鋁鎂尖晶石帶入的MgO其合量為4.1%~10.1%。前者能滿足生成尖晶石的需要，后者作為晶核能促進尖晶石質耐火澆注料的顯氣孔率較低和體積密度較高，說明水用量適宜和顆粒組成合理，特別是基質料的顆粒組成先進，能較完全填充各類顆粒料間的空隙而獲得致密體。
低水泥鋁鎂尖晶石質耐火澆注料的基質組成，主要有剛玉粉、尖晶石粉、電熔或高純鎂砂粉、α-AL2O3微粉、硅微粉和鋁酸鹽水泥等。在耐火骨料材質與顆粒組成匹配的情況下，采用這些耐火粉料（含超微粉），進行嚴謹和科學的配方設計，就能制成具有良好的抑制熔渣滲透和抵制熔渣侵蝕的高技術低水泥鋁鎂尖晶石質耐火澆注料，并獲得良好的使用效果。
推薦設備
-
莫來石聚輕保溫磚莫來石聚輕保溫磚產品介紹莫來石磚是以莫來石為主晶相的高鋁質耐火材料，一般氧化鋁含量在65%～75%之間，礦···
-
剛玉莫來石磚剛玉莫來石磚是選用致密電熔剛玉、氧化鋁微粉等為主要原料， 機械混合后高壓成型，高溫燒成。通過剛玉砂的純···
-
鉻鋼玉澆注料鉻鋼玉澆注料主要以、剛玉及氧化鉻等高強度耐火原料為骨料和細粉，添加微粉制作而成。材料具有體積穩定性好···
-
盛鋼桶鋯英石磚盛鋼桶鋯英石磚采用天然鋯英石為原料，軟質黏土為結合劑制得的耐火制品。其生產工藝流程為：將天然鋯英石砂···
-
碳化硅磚碳化硅一種人工合成原料，以Si02含量不少于97％的天然硅石(硅砂)與焦炭(或無煙煤)為基本原料，加入少量鹽和···
-
氮化硅結合碳化硅磚氮化硅結合碳化硅磚是以低鐵，高純的碳化硅為主要原料按廠家的不同要求生產出各種形狀的坯體，干燥后，在氮···
-
焚燒爐用碳化硅磚焚燒爐用碳化硅磚 SB-1 SB-2以SiC為主要原料制成的碳化硅磚。含SiC72%～99%。分為黏土結合、Si3N4結合、Sia···
-
鋯莫來石磚鋯莫來石磚：是以高鋁礬土、工業氧化鋁粉、錯英砂及少量的熔劑Na 20、CaO,按照一定的化學組成,進行配料計算···
-
硅線石磚硅線石磚以莫來石、硅線石為主要原料，經高溫燒成，具有強度高，耐磨損、顯氣孔率低、荷重軟化點抗蠕變性能···
-
電熔鋯剛玉磚電熔鋯剛玉磚AZS33#：AZS33#鋯剛玉磚致密的顯微結構使得磚的耐玻璃液侵蝕性能好，在玻璃窯中不易產生結石或···
-
高鉻磚我生產的高鉻磚(Cr2O3≥90%)主要用于煤化工、化工工業窯爐、無堿玻璃纖維窯爐、垃圾焚燒爐、氣化爐等窯爐···
-
剛玉磚剛玉磚以氧化鋁的含量大于90％、以剛玉為主晶相的耐火材料制品。很高的常溫耐壓強度(可達340MPa)。高的荷重···
-
氧化鋁空心球磚氧化鋁空心球磚是一種新型的高溫隔熱材料，它是用工業氧化鋁在電爐中熔煉吹制而成的，晶型為a-Al2O3微晶體。···
-
燒結AZS鋯剛玉磚燒結AZS鋯剛玉磚采用優質鋯（ZrO2）為主要原料，經過科學的合理級配，加以性能優良的添加劑，經高壓成型，高···
-
氧化鉻磚氧化鉻磚即含Cr2O3的剛玉質耐火磚。在高溫下，Cr2O3與Al2O3形成連續固溶體.因而鉻剛玉磚的高溫性能優于純剛···
-
鉻剛玉磚鉻剛玉磚主要礦物組成為α-Al2O3-Cr2O3固溶體。次要礦物組成為少量復合尖晶石(或不含復合尖晶石)、氧化···
-
鋯英石磚鋯英石磚屬酸性材料，是以天然鋯英石砂為原料制得的耐火磚。其抗渣性強.熱膨脹率較小，導熱率隨溫度升高時降···
