136-7336-9708
當前位置：高純度耐火澆注料主要是采用電熔剛玉、α-AL2O3超微粉和CA-70或80水泥配制成的。有時，還添加電熔鎂砂粉、富鋁尖晶石粉和Cr2O3粉等材料。因此，其品種由高純度剛玉質、高純度鉻剛玉質和高純度鉻鎂剛玉質等耐火澆注料，在煉鋼熱工設備上得到了應用，并獲得良好的使用效果。
高純度鉻剛玉質和鉻鎂剛玉質耐火澆注料經過精心配制、振動成型、低溫和高溫處理后，制成的透氣磚和水口磚等產品，在鋼包等熱工設備上廣泛應用，獲得良好的社會經濟效益。
不定形耐火材料發展到今天，走向定型化的道路，就是指透氣磚等產品，稱為不定形耐火材料定型化。眾所周知，透氣磚的透氣孔是采用極細的耐熱鋼管或合理的顆粒級配獲得的，采用昂貴的等靜壓設備成型和高溫燒成的，因此成本較高，價格較貴：用高純度鉻（鎂）剛玉質耐火澆注料作透氣磚及水口磚等，其透氣孔是用可燃物做成的，采用普通振動臺（棒）成型和高溫燒成的，故許多不定型耐火材料廠家都具備生產條件，生產成本低，既降低了產品價格。
應當指出，在大中型鋼包上應用的高技術和高性能耐火澆注料，也屬于高純度耐火澆注料范疇。
高純度剛玉質耐火澆注料在大中型超高功率電爐蓋三角區和LF精煉鋼包包蓋等處應用，其使用壽命相當或超過進口料的水平，節約了外匯，也方便了用戶。
下表為高純度剛玉質耐火澆注料的性能。表中編號1~編號3采用電熔白剛玉作耐火骨料及部分粉料：編號4和編號5分別采用板狀剛玉和致密剛玉作耐火骨料，用致密剛玉做部分粉料：編號6采用特級礬土熟料和電熔白剛玉作耐火骨料，用白剛玉作部分分了。耐火粉料中均添加適量的α-AL2O3和SiO2超微粉：編號1用CA-80水泥做結合劑，其余編號料用CA-70水泥做結合劑。同時，均添加分散劑和減水劑。該類水泥一般易速凝，影響施工性。一有此情況，應添加草酸和檸檬酸鈉燈緩凝劑，以保證澆注料的流動性和密實性。從表中看出，AL2O3和CaO的總含量出編號4和編號6外都大于95%，高的達98.7%，說明該料是高純度的。同時，體積密度大，強度高，但1500℃或1600℃燒后線變化除編號3和編號4外，均呈收縮狀態。

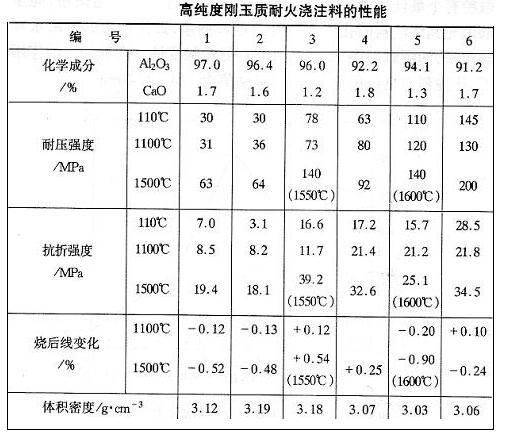

（表）高純度剛玉質耐火澆注料性能
推薦設備
-
莫來石聚輕保溫磚莫來石聚輕保溫磚產品介紹莫來石磚是以莫來石為主晶相的高鋁質耐火材料，一般氧化鋁含量在65%～75%之間，礦···
-
剛玉莫來石磚剛玉莫來石磚是選用致密電熔剛玉、氧化鋁微粉等為主要原料， 機械混合后高壓成型，高溫燒成。通過剛玉砂的純···
-
鉻鋼玉澆注料鉻鋼玉澆注料主要以、剛玉及氧化鉻等高強度耐火原料為骨料和細粉，添加微粉制作而成。材料具有體積穩定性好···
-
盛鋼桶鋯英石磚盛鋼桶鋯英石磚采用天然鋯英石為原料，軟質黏土為結合劑制得的耐火制品。其生產工藝流程為：將天然鋯英石砂···
-
碳化硅磚碳化硅一種人工合成原料，以Si02含量不少于97％的天然硅石(硅砂)與焦炭(或無煙煤)為基本原料，加入少量鹽和···
-
氮化硅結合碳化硅磚氮化硅結合碳化硅磚是以低鐵，高純的碳化硅為主要原料按廠家的不同要求生產出各種形狀的坯體，干燥后，在氮···
-
焚燒爐用碳化硅磚焚燒爐用碳化硅磚 SB-1 SB-2以SiC為主要原料制成的碳化硅磚。含SiC72%～99%。分為黏土結合、Si3N4結合、Sia···
-
鋯莫來石磚鋯莫來石磚：是以高鋁礬土、工業氧化鋁粉、錯英砂及少量的熔劑Na 20、CaO,按照一定的化學組成,進行配料計算···
-
硅線石磚硅線石磚以莫來石、硅線石為主要原料，經高溫燒成，具有強度高，耐磨損、顯氣孔率低、荷重軟化點抗蠕變性能···
-
電熔鋯剛玉磚電熔鋯剛玉磚AZS33#：AZS33#鋯剛玉磚致密的顯微結構使得磚的耐玻璃液侵蝕性能好，在玻璃窯中不易產生結石或···
-
高鉻磚我生產的高鉻磚(Cr2O3≥90%)主要用于煤化工、化工工業窯爐、無堿玻璃纖維窯爐、垃圾焚燒爐、氣化爐等窯爐···
-
剛玉磚剛玉磚以氧化鋁的含量大于90％、以剛玉為主晶相的耐火材料制品。很高的常溫耐壓強度(可達340MPa)。高的荷重···
-
氧化鋁空心球磚氧化鋁空心球磚是一種新型的高溫隔熱材料，它是用工業氧化鋁在電爐中熔煉吹制而成的，晶型為a-Al2O3微晶體。···
-
燒結AZS鋯剛玉磚燒結AZS鋯剛玉磚采用優質鋯（ZrO2）為主要原料，經過科學的合理級配，加以性能優良的添加劑，經高壓成型，高···
-
氧化鉻磚氧化鉻磚即含Cr2O3的剛玉質耐火磚。在高溫下，Cr2O3與Al2O3形成連續固溶體.因而鉻剛玉磚的高溫性能優于純剛···
-
鉻剛玉磚鉻剛玉磚主要礦物組成為α-Al2O3-Cr2O3固溶體。次要礦物組成為少量復合尖晶石(或不含復合尖晶石)、氧化···
-
鋯英石磚鋯英石磚屬酸性材料，是以天然鋯英石砂為原料制得的耐火磚。其抗渣性強.熱膨脹率較小，導熱率隨溫度升高時降···
