136-7336-9708
當前位置：莫來石結合耐火澆注料的結合劑是復合結合劑，主要有α-Al2O3和 SiO2超微粉、軟質粘土和水合氧化鋁等。低溫下起接合作用的是超微粉和水合氧化鋁，中高溫時是Al2O3與SiO2反應形成莫來石而起接合作用，故稱莫來石結合耐火澆注料。
眾所周知，在不定形耐火材料中利用二次莫來石化，改善和提高其性能，是最常用的技術手段。耐火可塑料、粘土結合和微膨脹耐火澆注料，均是利用Al2O3和SiO2的自反應、自燒結和自膨脹的理念制造的，所以在1400℃以下的工業(yè)爐中使用，獲得良好效果。
剛玉和碳化硅是配制高性能耐火澆注料的高純耐火原料，用鋁酸鹽水泥結合劑時，帶進有害雜質，降低其使用性能。目前，普遍采用復合結合劑配制剛玉和碳化硅質耐火澆注料，即莫來石結合剛玉和碳化硅質耐火澆注料，其性能見（表圖）。編號1和編號2用Al2O3為98%的剛玉作耐火骨料，粒徑為8~1mm，用量為55%。SiC＞98%的碳化硅做細骨料，粒徑為2~1mm，用量為10%。耐火粉料為合成莫來石粉、α-Al2O3和SiO2超微粉，其用量編號1分別為15%、14%和6%，編號2分別為10%、17.5%和7.5%，編號3用SiC＞97%的碳化硅作耐火骨料，用量為65%。采用99%的碳化硅粉做耐火粉料，用量為10%。用Al2O3＞91%的ρ-Al2O3和α-Al2O3和SiO2超微粉作結合劑和粉料，其用量為25%。耐火骨料與耐火粉料之質量比為65:35.應當指出，在配合比設計時，基質中的物料應保證最大限度的形成莫來石高溫結合相，并能獲得良好的作業(yè)性、組織結構和抗熱震性。同時，應添加分散劑和防氧化劑。

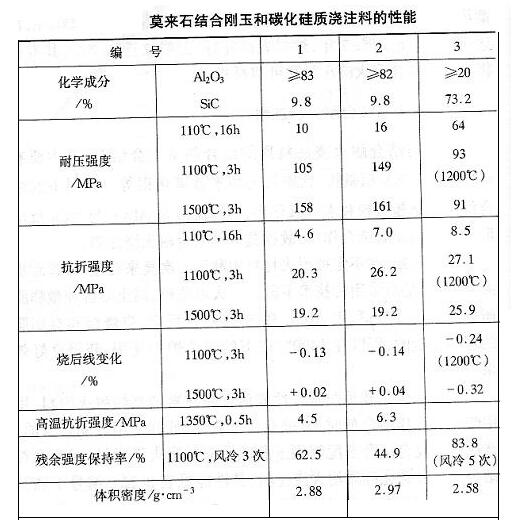

莫來石結合剛玉和碳化硅質澆注料的性能
從表中看出，莫來石結合剛玉碳化硅質耐火澆注料烘干強度較低，中文強度很高，高溫抗折強度也比較高，殘余強度保持率為44.9%和62.5%。說明該料性能優(yōu)良。在中高溫時，次生莫來石將難以燒結的剛玉和SiC骨料緊密的結合在一起，形成優(yōu)良的組織結構，所以強度大、體積穩(wěn)定性好和抗熱震性高：莫來石結合碳化硅質耐火澆注料強度大，抗熱震性非常好，1100℃加熱、風冷5次后的殘余強度保持率為83.8%。所以莫來石結合澆注料的應用范圍應使用與高溫型窯爐。
推薦設備
-
莫來石聚輕保溫磚莫來石聚輕保溫磚產品介紹莫來石磚是以莫來石為主晶相的高鋁質耐火材料，一般氧化鋁含量在65%～75%之間，礦···
-
剛玉莫來石磚剛玉莫來石磚是選用致密電熔剛玉、氧化鋁微粉等為主要原料， 機械混合后高壓成型，高溫燒成。通過剛玉砂的純···
-
鉻鋼玉澆注料鉻鋼玉澆注料主要以、剛玉及氧化鉻等高強度耐火原料為骨料和細粉，添加微粉制作而成。材料具有體積穩(wěn)定性好···
-
盛鋼桶鋯英石磚盛鋼桶鋯英石磚采用天然鋯英石為原料，軟質黏土為結合劑制得的耐火制品。其生產工藝流程為：將天然鋯英石砂···
-
碳化硅磚碳化硅一種人工合成原料，以Si02含量不少于97％的天然硅石(硅砂)與焦炭(或無煙煤)為基本原料，加入少量鹽和···
-
氮化硅結合碳化硅磚氮化硅結合碳化硅磚是以低鐵，高純的碳化硅為主要原料按廠家的不同要求生產出各種形狀的坯體，干燥后，在氮···
-
焚燒爐用碳化硅磚焚燒爐用碳化硅磚 SB-1 SB-2以SiC為主要原料制成的碳化硅磚。含SiC72%～99%。分為黏土結合、Si3N4結合、Sia···
-
鋯莫來石磚鋯莫來石磚：是以高鋁礬土、工業(yè)氧化鋁粉、錯英砂及少量的熔劑Na 20、CaO,按照一定的化學組成,進行配料計算···
-
硅線石磚硅線石磚以莫來石、硅線石為主要原料，經高溫燒成，具有強度高，耐磨損、顯氣孔率低、荷重軟化點抗蠕變性能···
-
電熔鋯剛玉磚電熔鋯剛玉磚AZS33#：AZS33#鋯剛玉磚致密的顯微結構使得磚的耐玻璃液侵蝕性能好，在玻璃窯中不易產生結石或···
-
高鉻磚我生產的高鉻磚(Cr2O3≥90%)主要用于煤化工、化工工業(yè)窯爐、無堿玻璃纖維窯爐、垃圾焚燒爐、氣化爐等窯爐···
-
剛玉磚剛玉磚以氧化鋁的含量大于90％、以剛玉為主晶相的耐火材料制品。很高的常溫耐壓強度(可達340MPa)。高的荷重···
-
氧化鋁空心球磚氧化鋁空心球磚是一種新型的高溫隔熱材料，它是用工業(yè)氧化鋁在電爐中熔煉吹制而成的，晶型為a-Al2O3微晶體。···
-
燒結AZS鋯剛玉磚燒結AZS鋯剛玉磚采用優(yōu)質鋯（ZrO2）為主要原料，經過科學的合理級配，加以性能優(yōu)良的添加劑，經高壓成型，高···
-
氧化鉻磚氧化鉻磚即含Cr2O3的剛玉質耐火磚。在高溫下，Cr2O3與Al2O3形成連續(xù)固溶體.因而鉻剛玉磚的高溫性能優(yōu)于純剛···
-
鉻剛玉磚鉻剛玉磚主要礦物組成為α-Al2O3-Cr2O3固溶體。次要礦物組成為少量復合尖晶石(或不含復合尖晶石)、氧化···
-
鋯英石磚鋯英石磚屬酸性材料，是以天然鋯英石砂為原料制得的耐火磚。其抗渣性強.熱膨脹率較小，導熱率隨溫度升高時降···
