136-7336-9708
當前位置：自流耐火澆注料的主要應用是窯爐的狹窄部位和修補損毀的爐襯，其特性可以充分顯現。在耐火材料行業的不定型材料中每種自流耐火澆注料均可作補爐之用。另外，高溫熱態自流修補料，一般采用瀝青和酚醛樹脂做結合劑或者復合使用，其料的臨界粒徑為5mm。

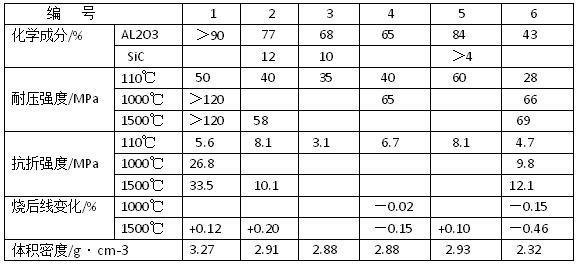

（下表）為高爐陶瓷杯和修補用自流澆注料的性能。編號1為高爐陶瓷杯用自流耐火澆注料，采用AL2O3大于98%的電熔礬土基剛玉做耐火骨料，臨界粒徑為5mm。用電熔白剛玉、α-AL2O3和SiO2超微粉作耐火粉料，CA-70水泥做結合劑并加減水劑：編號2和編號3采用AL2O3-SiC-C質自流澆注料的組成材料，前者用CA-70水泥做結合劑，后者因熱補用有機結合劑：編號4和編號5為一般窯爐自流修補料，采用三級礬土熟料、焦寶石和莫來石做耐火骨料，臨界粒徑為8mm，用剛玉粉、特礬粉、α-AL2O3和SiO2超微粉作耐火粉料，用CA-70水泥做結合劑并加減水劑：編號6為鋼包底和左轉周圍用的自流修補料，其材料組成為剛玉鎂砂尖晶石質耐火澆注料，采用超微粉做結合劑并加分散劑。
高爐陶瓷杯和修補用自流澆注料的性能
自流耐火澆注料用的耐火骨料品種不同，其自流程度也不同。如AL2O3為99.4%的電熔白剛玉、AL2O3為94.5%的電熔棕剛玉、AL2O3為98.7%的電熔礬土基剛玉和AL2O3為98.9%的致密剛玉及其體積密度（g·cm-3）分別為3.42、3.82、3.83和3.83做耐火骨料，材料配合比和水用量完全相同時，澆注料的自流率分別為82%、144%、155%和157%。因為電熔礬土基剛玉為致密型的，吸水率為0.6%，而電熔白剛玉為3.1%故電熔白剛玉配制的自流耐火澆注料流動度比其他3種骨料的低。在配制自流耐火澆注料時，一定選擇體積密度大、吸水率低和雜質少的材料作耐火骨料。隨著臨界骨料粒徑的增大，高溫自流修補料的強度變化不大，高溫自流值先升后降，臨界粒徑為4mm左右時，其高溫流動值最好。因為臨界粒徑太小，料的顆粒面積增大，需要較多的有機結合劑。當結合劑一定時，顯得液態結合劑少而降低劉定型。臨界粒徑過大時，易產生下沉，懸浮性差，故其流動性明顯降低，對于自流耐火澆注料來說，臨界粒徑的選定十分重要，道理也是如此。
推薦設備
-
莫來石聚輕保溫磚莫來石聚輕保溫磚產品介紹莫來石磚是以莫來石為主晶相的高鋁質耐火材料，一般氧化鋁含量在65%～75%之間，礦···
-
剛玉莫來石磚剛玉莫來石磚是選用致密電熔剛玉、氧化鋁微粉等為主要原料， 機械混合后高壓成型，高溫燒成。通過剛玉砂的純···
-
鉻鋼玉澆注料鉻鋼玉澆注料主要以、剛玉及氧化鉻等高強度耐火原料為骨料和細粉，添加微粉制作而成。材料具有體積穩定性好···
-
盛鋼桶鋯英石磚盛鋼桶鋯英石磚采用天然鋯英石為原料，軟質黏土為結合劑制得的耐火制品。其生產工藝流程為：將天然鋯英石砂···
-
碳化硅磚碳化硅一種人工合成原料，以Si02含量不少于97％的天然硅石(硅砂)與焦炭(或無煙煤)為基本原料，加入少量鹽和···
-
氮化硅結合碳化硅磚氮化硅結合碳化硅磚是以低鐵，高純的碳化硅為主要原料按廠家的不同要求生產出各種形狀的坯體，干燥后，在氮···
-
焚燒爐用碳化硅磚焚燒爐用碳化硅磚 SB-1 SB-2以SiC為主要原料制成的碳化硅磚。含SiC72%～99%。分為黏土結合、Si3N4結合、Sia···
-
鋯莫來石磚鋯莫來石磚：是以高鋁礬土、工業氧化鋁粉、錯英砂及少量的熔劑Na 20、CaO,按照一定的化學組成,進行配料計算···
-
硅線石磚硅線石磚以莫來石、硅線石為主要原料，經高溫燒成，具有強度高，耐磨損、顯氣孔率低、荷重軟化點抗蠕變性能···
-
電熔鋯剛玉磚電熔鋯剛玉磚AZS33#：AZS33#鋯剛玉磚致密的顯微結構使得磚的耐玻璃液侵蝕性能好，在玻璃窯中不易產生結石或···
-
高鉻磚我生產的高鉻磚(Cr2O3≥90%)主要用于煤化工、化工工業窯爐、無堿玻璃纖維窯爐、垃圾焚燒爐、氣化爐等窯爐···
-
剛玉磚剛玉磚以氧化鋁的含量大于90％、以剛玉為主晶相的耐火材料制品。很高的常溫耐壓強度(可達340MPa)。高的荷重···
-
氧化鋁空心球磚氧化鋁空心球磚是一種新型的高溫隔熱材料，它是用工業氧化鋁在電爐中熔煉吹制而成的，晶型為a-Al2O3微晶體。···
-
燒結AZS鋯剛玉磚燒結AZS鋯剛玉磚采用優質鋯（ZrO2）為主要原料，經過科學的合理級配，加以性能優良的添加劑，經高壓成型，高···
-
氧化鉻磚氧化鉻磚即含Cr2O3的剛玉質耐火磚。在高溫下，Cr2O3與Al2O3形成連續固溶體.因而鉻剛玉磚的高溫性能優于純剛···
-
鉻剛玉磚鉻剛玉磚主要礦物組成為α-Al2O3-Cr2O3固溶體。次要礦物組成為少量復合尖晶石(或不含復合尖晶石)、氧化···
-
鋯英石磚鋯英石磚屬酸性材料，是以天然鋯英石砂為原料制得的耐火磚。其抗渣性強.熱膨脹率較小，導熱率隨溫度升高時降···
